1 前言

无线热点是指能够以免费或付费方式获得Wi-Fi服务的地点。无线热点通常位于无线局域网基站覆盖范围内的机场、咖啡馆、楼宇、员工餐厅、商场或其它社交场所。运营商可以通过部署无线热点提供宽带上网业务,同时还可提供免费广告、定制Portal,WiFi语音等增值业务。

图1 热点部署场所

运营商在加大力度投入WLAN热点建设的同时,遇到很多现实的问题:如何有效的管理数目众多且部署在客户侧的AP,如何快速部署业务,如何和有线宽带城域网统一部署,如何建立一种可行的盈利模式,针对运营商在建设WLAN遇到的种种疑惑,H3C推出了无线热点可管理可运营宽带无线网络解决方案。

2 方案概述

无线热点方案根据运营商不同情况下的需要,提供FAT AP和FIT AP两种部署,支持ADSL、LAN、EPON等多种接入有线的方式。本方案充分考虑到热点部署的各种场景,基于网络规模设计多种组网模式,具体如下:

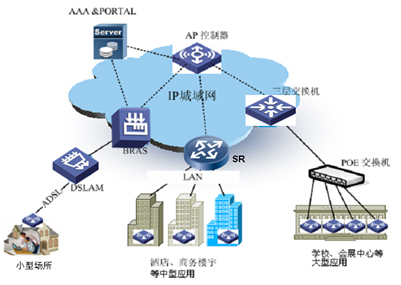

图2 热点部署组网建议

  • 对一些需要进行集中参数设置/管理的大型区域(如高校、机场,会展/会议中心、室外休闲广场等)首选FIT AP+AC系统,园区内部部署无线控制器。
  • 对酒店,商务楼宇等中型热点,建议采用FIT AP架构,由运营商大网AC统一管理。接入方式可采用LAN或EPON方式接入。
  • 对餐厅,咖啡厅,家庭等小型热点,可采用FAT AP组网,接入方式可采用ADSL和LAN接入。

2.2 FAT AP组网方案

应用场景

  • 主要适用于用户规模较小的独立的小型场点,如小型企业、商店、咖啡吧等。
  • 上行多采用ADSL接入方式,也可以根据实际情况采用LAN方式。
  • AP接入采用一级PoE接入交换机汇聚,如3108EI或3124EI。AP可采用WA2200WA1208E

图3 小型场点接入方案

2.3 中型场点方案(FIT AP方案)

  • 可以提供100M/1000Mbit/s速率,主要适用于用户规模较大的型场点,如中型企业、酒店、商场、会展中心、商务楼、医院等。

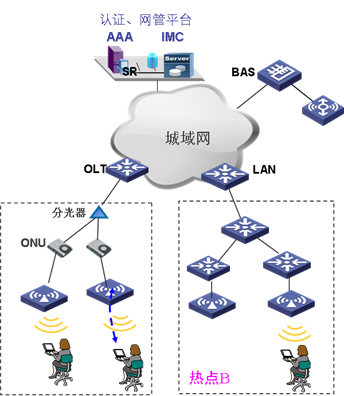

  • 建议采用FIT AP组网,上行通过LAN接入方式,也可根据需要采用EPON或ADSL接入。
  • AP接入采用二级交换机汇聚结构或EPON方式。
  • AP可采用WA2200,WA1208E,WA2110。
  • 所有AP统一由运营商大网的无线控制器集中管理。

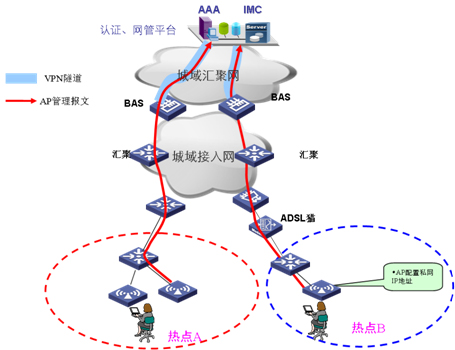

图4 FIT AP接入方案

无线控制器的位置可以根据网络和热点部署情况灵活选取。

2.4 大型场点方案

应用场景:

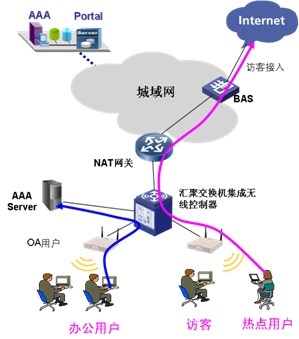

图5 大型场点WLAN接入

  • 一般指学校,机场,大型企业等AP需求数量较多,既有公众上网也有内部OA需求的场所。内部员工可以通过无线网络上办公网,访客可以利用无线网络访问internet,但不能访问企业内网。
  • 此外,持有运营商热点账户的用户,也可以通过企业WLAN网络访问Internet。企业WLAN网络可作为运营商热点的延伸。
  • 企业内部部署AAA服务器,无线控制器和无线接入点,运营商在代维代建企业WLAN网络的同时,还可利用企业无线网络开展热点运营。
  • AP的管理IP地址由无线控制器分配,采用私网IP地址。
  • 无线控制器可选用75E/95集成插卡方式,提供有线无线一体化方案。

2.5 无线网管组件

iMC网管中心通过SNMP直接管理到AC设备和FAT AP,FIT AP设备信息由AC设备提供给iMC网管中心,管理员可通过Browser方式操作iMC网管。

无线业务管理组件(以下简称为WSM组件)依托iMC智能管理平台,实现有线无线一体化的管理。用户可以获得全面的无线业务管理能力,实现AC、Fat AP、Fit AP、移动终端等无线设备的集中管理,轻松实现设备配置管理功能,并提供无线拓扑、AP设备物理位置拓扑等多种拓扑功能,对全网无线设备进行直观有效的组织,了解网络部署和设备状态;支持无线设备的批量配置,提升管理效率,降低维护成本;丰富的无线业务报表可直观体现出无线网络质量、无线流量、无线用户时间和空间分布。

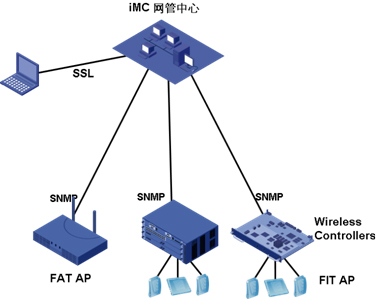

图6 iMC无线网管基本模式

3 功能特点

  • 提供FAT/FIT AP混合组网方案,以及EPON,LAN等多种接入方式整体解决方案,满足不同应用场景需求,明确FIT AP和AC在城域网中的布放方案。
  • 支持FAT/FIT AP平滑升级,保护运营商的前期投资。
  • 有线无线一体化网管,可在同一个平台中实现对有线无线的无缝管理,节省用户投入,减少维护工作量。
  • 无线网管支持AP和用户流量统计,告警和性能监控,掉线率统计,TopN用户统计等自定义报表功能,以及用户信息查看及定位,射频覆盖情况显示,无线入侵检测等功能,便于运营商运维、管理。
  • 无线网管支持FIT AP/AC物理拓扑显示,便于设备故障时的问题排查。
  • FAT AP支持TR069,简化大规模FAT AP部署和管理。
  • AC支持基于SSID的双向限速,防止部分AP和业务抢占网络带宽。
  • 交换机支持无线插卡,保护用户投资,并可以平滑扩容;交换机集成EPON,IPS,VPN等多业务板卡,实现一体化的WLAN接入和安全管理。
